維氏硬度計顯微鏡正確的觀察使用方法

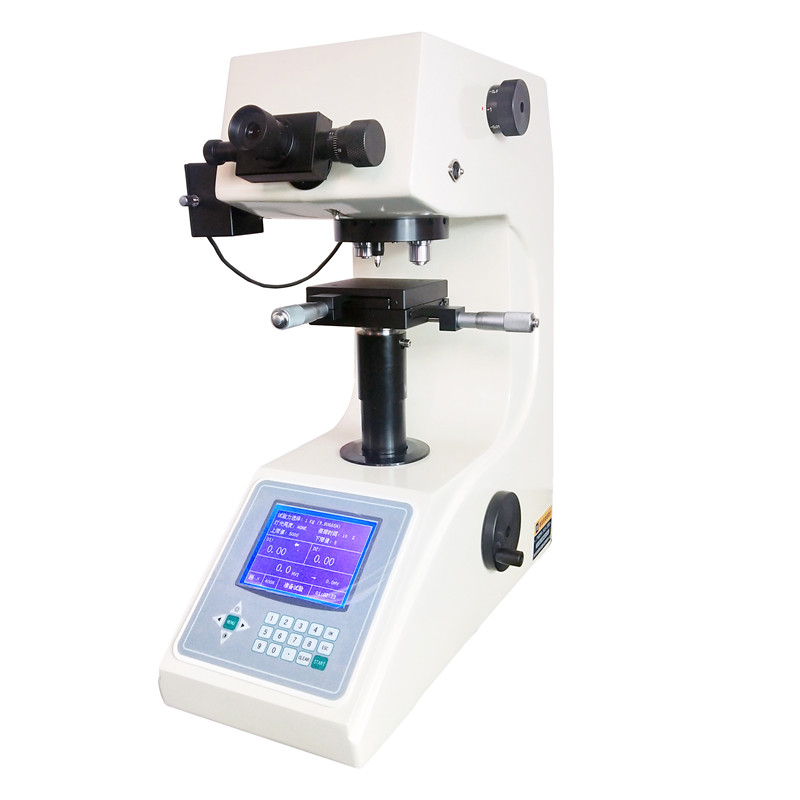

      顯維維氏硬度計是平時測量產品硬度常用的一款儀器，我們在測量的時候需要通過顯微鏡觀察產品的壓痕，正確的觀察產品的壓痕對后續測量的數值起到關鍵性的作用，下面由佛山精測儀器小編為您專業解答維氏硬度計顯微鏡觀察產品的正確使用方法：


　　a. 尋找像平面


　?、裴樇庠嚇討捎?ldquo;光點找像法”。


　　一般顯微硬度計測量顯微鏡物方視場只有O.25～0.35mm， 在此視場范圍外區域 在測量顯微鏡目鏡視場內，眼睛是看不見的。而針尖類試樣頂尖往往小于0.1 mm，所以在安裝調節試樣時，很難把此頂尖調節在視場內 ;如果此頂尖在視場周?chē)辉谝晥?chǎng)內，則在升降工作臺進行調節時不小心就會(huì )把物鏡鏡片頂壞，即使不頂壞物鏡，找像也很困難 為解決這個問題，提出“光點找像法 方法。


　　開啟測量顯微鏡的照明燈泡 這時在物鏡下面工作臺上就有一個圓光斑，把針尖試樣垂直于工作臺安裝在此光斑的中心，升高工作臺，使此針尖的頂尖離開物鏡約1 mm 這時眼睛觀察頂尖部位，調節工作臺上的兩個測微絲桿.使物鏡下照明光點在前后左右對稱分布在此頂尖上(這一步驟必須仔細) 隨后緩慢調節升降機構，這時在目鏡視場中即會(huì )看到一個光亮點。這就是此頂尖上的反射光點 再進一步調節升降即可找到此針尖的像。


　?、票砻婀鉂嵍群芨叩脑嚇?如顯微硬度塊)應采用邊緣找像法。


　　顯微硬度試驗中，試樣表面光潔度一般都是很高的，往往是鏡面表面上沒有明顯觀察特征，而顯微硬度計中所有高倍測量顯微鏡的景深都是非常小的，只有1～2“m 所以在調焦找像平面時，對于缺乏經驗的操作者是很困難的，甚至會(huì )碰壞物鏡，所以操作者有的留用表面殘留痕跡來找像平面 但有時往往無殘留痕跡時 建議采用邊緣找像法。即按上述同樣方法使用照明光點(約為0.5～1 mm)的中心對準試樣表面輪廓邊緣，則在目鏡視場內看到半亮半暗的交界處即為此輪廓邊緣，隨后進一步調節升降即可找到此表面邊緣的像。恒儀硬度計&金相制樣設備


　?、钦{焦

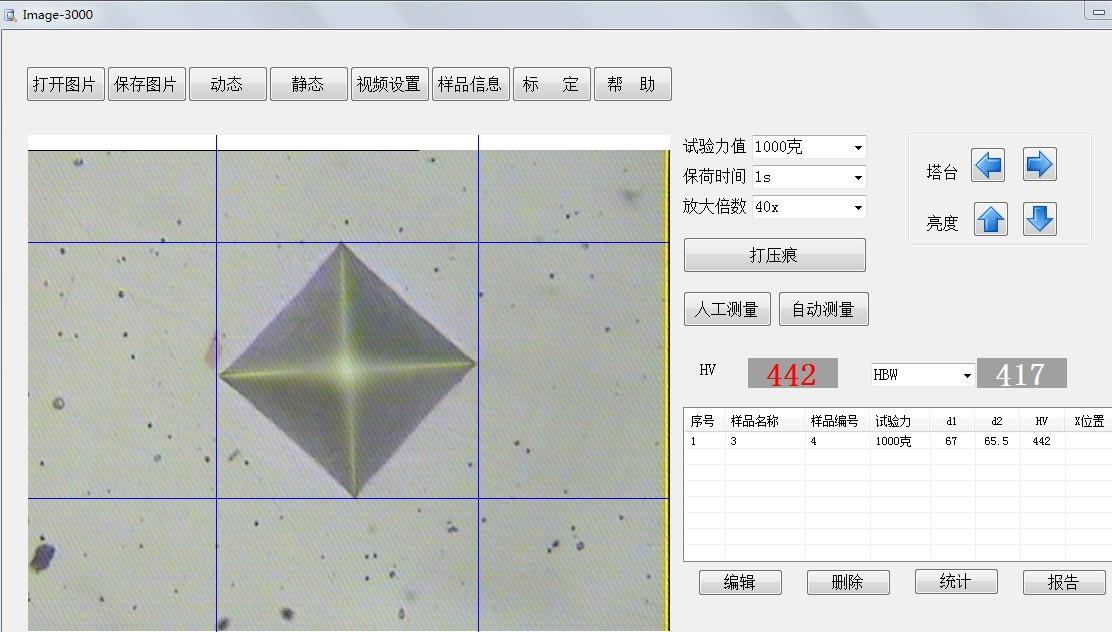

　　為找到正確成像位置 應注意要調節使壓痕邊緣清晰 而不是壓痕對角線或對角線交點清晰。我們需要測量的是這個四棱角錐體坑表面棱形的對角線長度。為幫助操作者掌握這一步驟，這里提出“視差判別法“ ，當用分劃板刻線或十字交點對準壓痕對角線頂尖時，人眼相對于目鏡左右移動，這時如調焦不正確，即壓痕邊緣象不完全落在分劃板上，則會(huì )發現此邊緣相對于分劃線會(huì )左右移動。這說明調焦不正確，如人眼相對目鏡的位置不一致，則一定存在測量誤差，此時應進一步調焦，直至此邊緣相對分劃線在人眼晃動時無相對位置才為正確。


以上就是為您總結的關于顯微維氏硬度計顯微鏡的正確使用方法，請您持續關注我公司官網，不斷為您提供專業的測量?jì)x器小知識。


--------------------------------------------------------

作者：佛山精測儀器技術部
