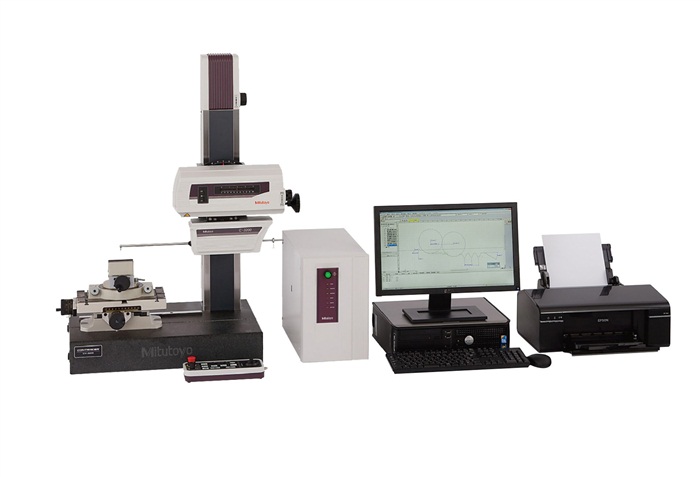

日本三豐輪廓儀CV-4500H8裝配雙面測針，實現垂直方向(上/下) 連續測量，所獲取的數據實現簡單分析以往難以測量的內螺紋有效直徑.......
品牌：日本三豐
價格：根據配置詳細報價
13889943666
| 商品名稱 |
日本三豐輪廓儀 |
| 型號 | CV-4500H8 |
| 測量范圍 | 100mm |
| 精度 | ±（0.8+0.01L）um L=驅動長度 |
| 供 應 商 | 佛山市精測計量?jì)x器設備有限公司 |
完善的高精度輪廓測量?jì)x
• CV-3200/4500系列輪廓儀是在Z1 軸(檢出器) 上配有高精度弧形光柵尺和新型測臂的輪廓測量?jì)x。高精度弧形光柵尺能直接讀取測針的弧形軌跡，以實現高精度和高分辨力。
• 與傳統型號相比，新測臂使Z1軸測量范圍增大了10mm 同時減少了工件的干擾。測臂安裝部采用了磁性鏈接件，單此接觸就能完成測臂的裝卸，提高了易用性。
三豐專為CV-4500系列輪廓儀增加了以下兩大特性：
(1) 裝配雙面測針，實現垂直方向(上/下) 連續測量，所獲取的數據實現簡單分析以往難以測量的內螺紋有效直徑。
(2) 測力可在FORMTRACEPAK軟件中設置。輪廓儀無需調整配重位置。
| 輪廓儀貨號 | CV-3200S4 | CV-3200H4 | CV-3200W4 | CV-3200S8 | CV-3200H8 | CV-3200W8 | ||
| CV-4500S4 | CV-4500H4 | CV-4500W4 | CV-4500S8 | CV-4500H8 | CV-4500W8 | |||
|
測量 范圍 |
X 軸 | 100mm | 200mm | |||||
| Z1 軸(檢出器) | 60mm (水平位置±30mm) | |||||||
| Z2 軸 (立柱) 移動范圍 | 300mm | 500mm | 300mm | 500mm | ||||
|
Z1 軸 (檢出器) |
光柵尺類型 | 弧形 | ||||||
| 分辨力 | CV-3200 系列: 0.04µm, CV-4500 系列: 0.02µm | |||||||
| 測針上/ 下運作 | 弧形移動 | |||||||
| 測量方向 | 向前/ 向后 | |||||||
| 測針?lè )较?/span> |
CV-3200 系列: 垂直方向 (向上/ 向下單獨測量) CV-4500 系列: 垂直方向 (向上/ 向下根據配重調整) |
|||||||
| 測力 |
CV-3200 系列: 30mN (上下可連續測量) CV-4500 系列: 10, 20, 30, 40, 50mN (根據軟件轉換) |
|||||||
| 跟蹤角度 | 向上: 77º, 向下: 83º(根據表面粗糙度，使用標準單切面測針*1) | |||||||
|
驅動部 |
長度基準 | X 軸 | 激光全息光柵尺 | |||||
| Z2 軸 (立柱) | ABS 光柵尺 | |||||||
| 分辨力 | X 軸 | 0.05 µm | ||||||
| Z2 軸 (立柱) | 1 µm | |||||||
| 驅動速度 | X 軸 | 0 - 80mm/s 外加手動 | ||||||
| Z2 軸 (立柱) | 0 - 30mm/s 外加手動 | |||||||
| 測量速度 | X 軸 | 0.02 - 5mm/s | ||||||
| 直線度*2 | X 軸 | 0.8µm/100mm | 2µm/200mm | |||||
| 傾角范圍 | X 軸 | ±45º | ||||||
|
精度 (20ºC) |
CV-3200 系列 |
X 軸 |
±(0.8+0.01L)µm L = 驅動長度 (mm) 寬范圍: 1.8µm/100mm 窄范圍: 1.05µm/25mm |
±(0.8+0.02L)µm L = 驅動長度 (mm) 寬范圍: 4.8µm/200mm 窄范圍: 1.3µm/25mm |
||||
| Z1 軸(檢出器) | ±(1.6+|2H|/100)µm H = 水平位置上的測量高度 (mm) | |||||||
|
CV-4500 系列 |
X 軸 |
±(0.8+0.01L)µm L = 驅動長度 (mm) 寬范圍: 1.8µm/100mm 窄范圍: 1.05µm/25mm |
±(0.8+0.02L)µm L = 驅動長度 (mm) 寬范圍: 4.8µm/200mm 窄范圍: 1.3µm/25mm |
|||||
| Z1 軸(檢出器) | ±(0.8+|2H|/100)µm H = 水平位置上的測量高度 (mm) | |||||||
三豐公司在確保輪廓儀質量的同時,為了讓用戶安心使用,所有測量?jì)x器出庫都經過嚴格檢查！
佛山精測銷售的三豐輪廓儀保證原廠正品！
若有任何質量問題可包修、包換、包退
